您的当前位置:网站首页 >产品中心 >电动葫芦系列 >钢丝绳电动葫芦

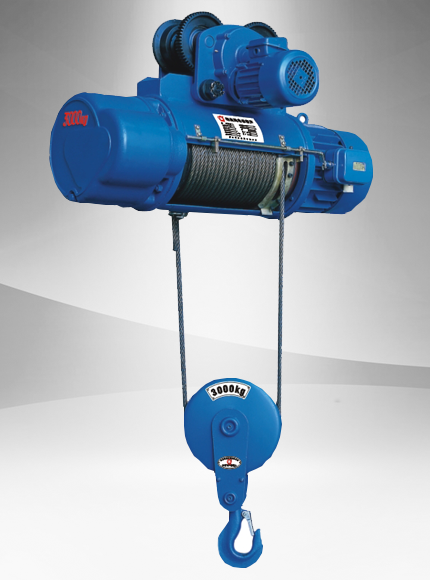

钢丝绳电动葫芦CD1(MD)型

cd1型钢丝绳电动葫芦
CD1型钢丝绳电动葫芦是一种轻小型起重设备,它可以安装在单梁起重、桥式起重、门式起重机、悬臂起重机等多种起重机上,效率高,安全可靠的直流锥形制动电机,重量轻,上下行程限位器保证安全。电机过热保护器及可靠的外置式电控箱。稍加改动,还可以做卷扬机,CD1电动葫芦的起升速度为常速,可以满足一般场合的使用要求,适合于工厂、矿山、港口、仓库、货场、商店等场地使用。
本产品严格按国家3包执行,产品 质量由中国人民保险公司(PICC)承保,请放心使用。

CD1型钢丝绳电动葫芦的组成部件:

钢丝绳电动葫芦组成的部分大致可分为:减速器、控制箱、钢丝绳、锥形电动机、按钮开关。

其中各部分的作用及功能如下:

钢丝绳电动葫芦减速器:是采用三级定轴斜齿轮传动机 构,齿轮和齿轮轴均经过热处理的合金钢制成,箱体,箱盖由铸铁制成,装配严密,密封良好。   钢丝绳电动葫芦控制箱:是采用能在紧急情况下切断主电路,并带有一个上下行程保护段火限位器的装置。   钢丝绳电动葫芦钢丝绳:是采用型起重钢丝绳,它保证了经久耐用。锥形电动机:起升电机采用较大的动力矩锥形转子制动异步电动机,无须外加制动器。   按钮开关:采用手操式,轻巧灵便,分有绳操纵和无绳遥控两种方式。


型 号

起 重 量 基准 工作 级别 起升 高度 (m) 起升速度(m/min) 运行速度(m/min) (悬挂式) 滑轮 倍数 起升电机型号及功率(kw) 运行电机型号及功率(kw) 防护等级 工字钢轨道型号 最小转弯半径 自重(kg)
cd1 md1 0.5 m3 6 8 8/0.8 20 20/6.7 30 30/10 2/1 zdyii-(0.8)
zdsi-0.2/0.8
(0.2/0.8)
zdy11-4(0.2) ip44 ip54 16a ~ 28b 1 135
9 1 140
12 1 155
18 1.8 175
24 2.5 185
30 3.2 195
1 m3 6 8 8/0.8 20 20/6.7 30 30/10 2/1 zd22-4(1.5) zdsi-0.2/1.5 (0.2/1.5) zdy11-4(0.2) ip44 ip54 16a ~ 28b 1 180
9 1 190
12 1.2 205
18 1.8 220
24 2.5 235
30 3.2 255
2 m3 6 8 8/0.8 20 20/6.7 30 30/10 2/1 zd31-4 (4.5) zdsi-0.4 (0.4/3) zdy12-4(0.4) ip44 ip54 20a ~ 45c 1.2 250
9 1.2 265
12 1.5 300
18 2.0 320
24 2.8 340
30 3.5 360
3 m3 6 8 /0.8 20 20/6.7 30 30/10 2/1 zd32-4 (4.5) zdsi-0.4/4.5 (0.4/4.5) zdy12-4(0.4) ip44 ip54 20a ~ 45c 1.2 320
9 1.2 340
12 1.5 350
18 2.0 380
24 2.8 410
30 3.5 440
5 m3 6 8 8/0.8 20 20/6.7 30 30/10 2/1 zd41-4 (7.5) zdsi-0.8/7.5 (0.8/7.5) zd51-4 (13) zdy21-4(0.8) ip44 ip54 25a ~ 63c 1.5 590
9 1.5 630
12 1.5 650
18 2.5 700
24 3.0 750
30 4.0 800
10 m3 6 8 8/0.8 20 20/6.7 30 30/10 2/1 zdsi-1.5/13 (1.5/13) zdy21-4(0.8) ip44 ip54 25a ~ 63c 1.5 820
9 1.5 875
12 1.5 960
18 2.5 960
24 3.0 1015
30 4.0 1125
